Voice driver（コード）

MCUの DAC（ Digital to Analog Converter ）を使用して発声を行う機能です。発声は音声合成ライブラリを使用しています。

◀ この記事の前に：　Voice driver（操作説明）
▶ この記事の次に：　音声合成ライブラリ

概要
モジュールの構造
関数の概要
外部関数
内部関数
- setupVD()
- writeDAC_VD( int len, int16_t *wav )
ライブラリ関数（ I2S ライブラリ）
ライブラリ関数（音声合成ライブラリ）
データの構造
- グローバル定義
- グローバル変数
コード
- インクルードファイル
- 関数間の関係
外部関数
内部関数
参考情報
- このホームページ内
- 他のWebサイト

概要

発音を行う処理です。音声合成ライブラリと I2Sを使用して DAC出力を行います。省電力制御も連動します。

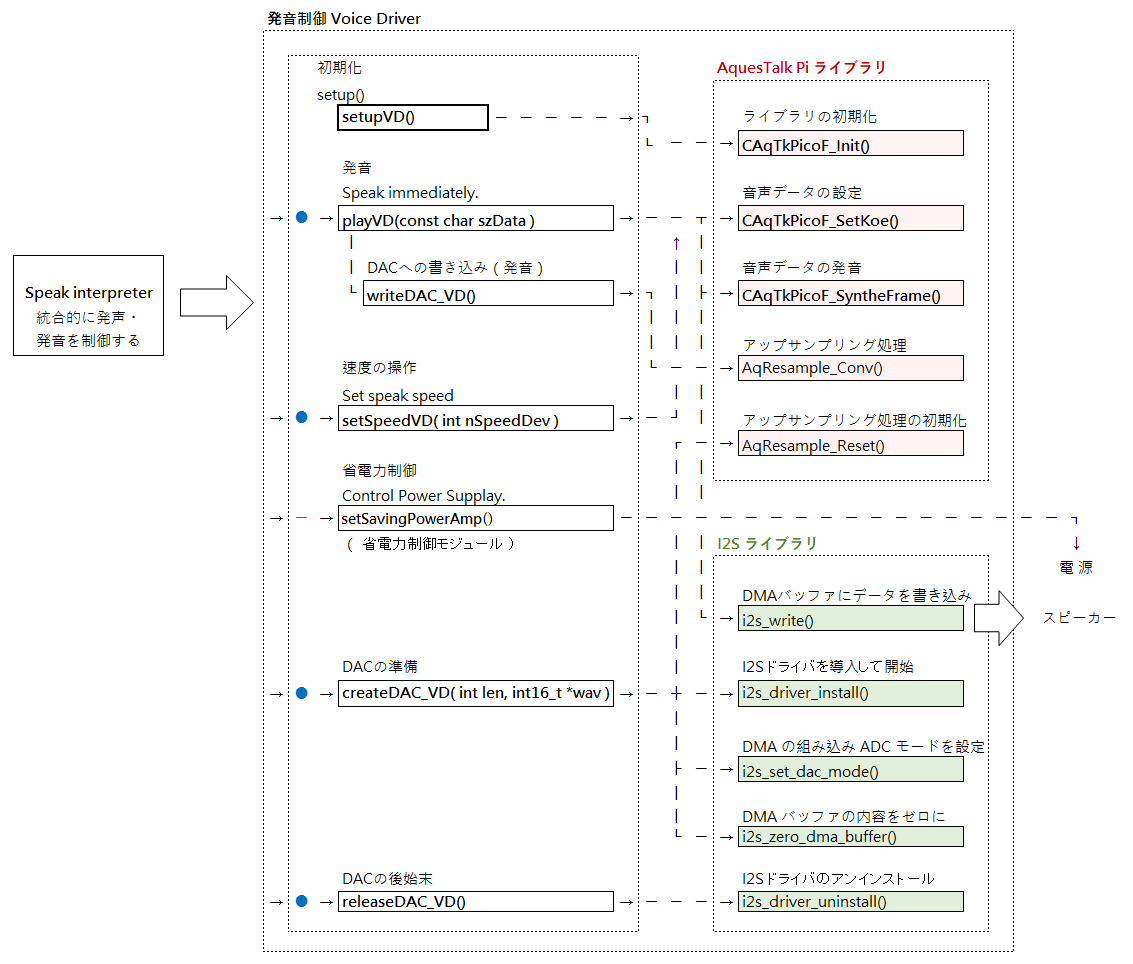

モジュールの構造

発音はローマ字表記に近い音声記号列で表した発音データから、音声合成ライブラリにより発音を行います。音声合成ライブラリは音声波形データを作ります。音声波形データは DACによりアナログ信号に変換して出力します。DACは I2Sライブラリで操作します。DAC出力は MCU外部の DAC増幅回路の入力となりスピーカーを鳴らします。
DAC増幅回路の電源は ON/OFF制御することができます。上位には Speak interpreterがあり統合的にアプリケーションから操作することができます。Voice driver 単独でも操作することができます。音声合成ライブラリに関しては以下をご覧ください。

音声合成ライブラリ

関数の概要

関数は以下のとおりです。

外部関数

他のジュールやファイルの外部からアクセス可能な関数です。

setPowerControVD( int nSwitchPower )

引数：

・DAC 増幅回路の電源の操作（ nSwitchPower ）：
　SOUND_POWER_ON ：　DAC 増幅回路の電源 ON
　SOUND_POWER_OFF：　DAC 増幅回路の電源 OFF

分類：

API（省電力制御、対象は Speak Interpreter、他）

機能：

DAC 増幅回路の電源を ON / OFF する。

関係する関数：

上位関数：　operateSI()、アプリケーション、他
下位関数：　ー
この関数のコードはこちらです。

playVD( const char szData )

引数：

・const char szData：　発音するローマ字表記音声記号列（ ASCII )
　ローマ字表記音声記号列（ ASCII )の詳細は以下をご覧ください。
・ローマ字音声記号列仕様書：　発音のデータ（文字列）の仕様書 / 株式会社アクエスト

分類：

API（対象は Speak Interpreter、他）

機能：

発音処理の本体。AquesTalk Pi ライブラリと I2S ライブラリを使用して引数の音声（音声記号列）を発音する。

注意

発声開始前に createDAC_VD() が、発声終了後に releaseDAC_VD() の実行が必要です。
発声開始前に setPowerControVD( VOICE_ON )が、発声終了後に setPowerControVD( VOICE_OFF ) の実行が必要です。発声開始前に DAC出力増幅回路が OFFの場合、誤動作（不意なリセット等）が発生する場合があります。

関係する関数：

上位関数：　playSI()、speakSI()、アプリケーション、他
下位関数：　CAqTkPicoF_SetKoe()、CAqTkPicoF_SyntheFrame()、writeDAC_VD()
この関数のコードはこちらです。

setSpeedVD( int nInput )

引数：

・String szInput：　設定する発音速度 [%] を 50 ～ 300の間で指定する。（初期値は 100 ）

分類：

API（対象は Speak Interpreter、他）

機能：

発声速度を設定（変更）する。

関係する関数：

上位関数：　setSpeedSI()、アプリケーション、他
下位関数：　（ CAqTkPicoF_SetKoe() ）
この関数のコードはこちらです。

createDAC_VD()

引数：

なし

分類：

API（対象は Speak Interpreter、他）

機能：

発音処理の準備を行う。

関係する関数：

上位関数：　operateSI()、アプリケーション、他
下位関数：　AqResample_Reset()、i2s_driver_install()、i2s_set_dac_mode()、i2s_zero_dma_buffer()
この関数のコードはこちらです。

releaseDAC_VD()

引数：

なし

分類：

API（対象は Speak Interpreter、他）

機能：

発音処理の終結を行う。

関係する関数：

上位関数：　operateSI()、アプリケーション、他
下位関数：　i2s_driver_uninstall()
この関数のコードはこちらです。

内部関数

setupVD()

引数：

なし

分類：

内部関数（初期化）　

機能：

音声合成ライブラリの初期化を行います。

関係する関数：

上位関数：　setup()
下位関数：　CAqTkPicoF_Init()
この関数のコードはこちらです。

writeDAC_VD( int len, int16_t *wav )

引数：

・int len：　波形データのデータ長
・int16_t *wav：　波形データ

戻り値：

・int ：　エラー値（ -1:ESP_FAIL / 0:TIMEOUT ）

分類：

内部関数（初期化）　

機能：

発音を行います。

関係する関数：

上位関数：　playVD()
下位関数：　AqResample_Conv()
この関数のコードはこちら #code_writeDAC_VDです。

ライブラリ関数（ I2S ライブラリ）

I2Sライブラリ内の関数です。
詳細は以下をご覧ください。
・M5StickC非公式日本語リファレンス（ i2s ) /
・m5stack/M5StickC / M5Stack Quick & easy IoT development

関数の説明は上記の仕様書からの抜粋です。
戻り値の esp_err_t は、ESP32のESP-IDF（ Espressif IoT Development Framework ）で使用されるエラーコードの型です。

i2s_driver_install( i2s_port_t i2s_num, const i2s_config_t i2s_config, int queue_size, void i2s_queue )

引数：

・i2s_port_t i2s_num：　DMAバッファの指定（ I2S_NUM_0、I2S_NUM_1 ）
・i2s_config_tconst *i2s_configI2S：　I2S のコンフィグレーションを参照
・int queue_sizeI2S：　イベントキューのサイズ/深さ。
・void *i2s_queueI2S：　イベントキューハンドル。NULL に設定するとドライバはイベントキューを使用しない。

戻り値：

esp_err_t

分類：

内部関数（ I2Sライブラリ）

機能：

I2S ドライバーをインストールして起動する。

関係する関数：

上位関数：　createDAC_VD()
下位関数：　ー

i2s_set_adc_mode( adc_unit_t adc_unit, adc1_channel_t adc_channel )

引数：

・adc_unit_t adc_unit：　SAR ADC ユニットの番号
・adc1_channel_t *i2s_configI2Sadc_channel：　ADC チャネルの番号

戻り値：

esp_err_t

分類：

内部関数（ I2Sライブラリ）

機能：

I2S DMA の組み込み ADC モードを設定する。

関係する関数：

上位関数：　createDAC_VD()
下位関数：　ー

i2s_zero_dma_buffer( i2s_port_t i2s_num )

引数：

・i2s_port_t i2s_num：　DMAバッファの指定（ I2S_NUM_0、I2S_NUM_1 ）

戻り値：

esp_err_t

分類：

内部関数（ I2Sライブラリ）

機能：

TX DMA バッファの内容をゼロにする。

関係する関数：

上位関数：　createDAC_VD()
下位関数：　ー

i2s_write( i2s_port_t i2s_num, const void src, size_t size, size_t bytes_written, TickType_t ticks_to_wait )

引数：

・i2s_port_t i2s_num：　DMAバッファの指定（ I2S_NUM_0、I2S_NUM_1 ）
・const void *src：　書き込み元のデータの所在アドレス
・size_t size：　データのサイズ（バイト単位）
・size_t *bytes_written：　書き込まれたバイト数
・TickType_t ticks_to_wait：　TX バッファ待機タイムアウト ( RTOS ティック単位 )

戻り値：

esp_err_t

分類：

内部関数（ I2Sライブラリ）

機能：

I2S DMA 送信バッファにデータを書き込む。

関係する関数：

上位関数：　playVD()
下位関数：　ー

i2s_driver_uninstall( i2s_port_t i2s_num )

引数：

・i2s_port_t i2s_num：　DMAバッファの指定（ I2S_NUM_0、I2S_NUM_1 ）

戻り値：

esp_err_t

分類：

内部関数（ I2Sライブラリ）

機能：

I2S ドライバーをアンインストールする。

関係する関数：

上位関数：　releaseDAC_VD()
下位関数：　ー

ライブラリ関数（音声合成ライブラリ）

音声合成ライブラリ（ AquesTalk-ESP32 Ver.2.0 ）内の関数です。
詳細は以下をご覧ください。
・テキスト音声合成ライブラリ「AquesTalk pico」標準インターフェース仕様書(フレーム合成版）
　/ 株式会社アクエスト

関数の説明は上記の仕様書からの抜粋です。

CAqTkPicoF_Init( uint32_t *buf, uint16_t lenFrame )

引数：

・buf：　ワークバッファのアドレスを指定。バッファのサイズはAQ_SIZE_WORKBUF（AqTkPicoF.h 内に規定）
　音声合成が終了するまで、解放や内容の書き換えは不可。
・lenFrame：　フレーム長（1度のSyntheFrame()呼び出しで生成するサンプル数）を30-320の間で指定。デフォルト：160

戻り値：

uint8_t
0：正常終了　0以外：エラー

分類：

音声合成ライブラリ

機能：

音声合成ライブラリの初期化処理です。

関係する関数：

上位関数：　setupVD()
下位関数：　-

CAqTkPicoF_SetKoe( const uint8_t *koe, uint16_t speed, uint16_t lenPause )

引数：

・koe：　音声記号列（ 1文程度を指定）を指定（文字列の先頭アドレス。NULL終端）
・speed：　発話速度の指定。値を大きく設定するほど、速くなる。発話速度 [%] 50-300 の間で指定。デフォルト：100
・lenPause：　最後のポーズ（無音区間）の長さを指定。 0xffffU を指定すると、内部の標準ポーズ長。最後のポーズが不要な場合は、256の指定を推薦。

戻り値：

uint8_t
0：正常終了　0以外：エラー

分類：

音声合成ライブラリ

機能：

音声記号列をライブラリに設定します。

関係する関数：

上位関数：　playVD()
下位関数：　-

CAqTkPicoF_SyntheFrame( short wav, uint16_t pLen )

引数：

・wav：　音声波形出力バッファ。生成した１フレームの音声波形データがここに書き込まれて戻る。バッファのサイズはlenFrameで指定した値以上とし、外部で確保する。
・pLen：　生成したデータのサンプル数を返す。通常、最終フレーム以外はlenFrameで指定した値。最終フレームはlenFrame以下になる。

戻り値：

uint8_t
0：正常終了　0以外：End of Data それ以外：エラー
最終フレームも０を返す。その次に呼び出したときに１を返す。

分類：

音声合成ライブラリ

機能：

音声波形を１フレーム生成 CAqTkPicoF_SetKoe()でセットした音声記号列から、音声を１フレーム生成して戻る。（１フレームの長さは CAqTkPicoF_Init() で先に指定）

関係する関数：

上位関数：　playVD()
下位関数：　-

AqResample_Conv( short wav, uint16_t pLen )

引数：

戻り値：

uint8_t
0：正常終了　0以外：End of Data それ以外：エラー
最終フレームも０を返す。その次に呼び出したときに１を返す。

分類：

音声合成ライブラリ

機能：

アップサンプリングするためにサンプリング周波数を変換する。

関係する関数：

上位関数：　writeDAC_VD()
下位関数：　-

Technical Considerations　アップサンプリング
アップサンプリング（ Upsampling / オーバーサンプリングとも呼ばれる ）はデータセット内のデータの数を増やして、データの不均衡を修正するデータ処理の手法です。オーディオの世界では、アップサンプリングは音質向上や DACの最適化 などの目的で行われます。

AqResample_Reset()

引数：

なし

戻り値：

uint8_t
0：正常終了　0以外：End of Data それ以外：エラー
最終フレームも０を返す。その次に呼び出したときに１を返す。

分類：

音声合成ライブラリ

機能：

アップサンプリング処理の初期化

関係する関数：

上位関数：　createDAC_VD()
下位関数：　-

データの構造

データの構造は以下のとおりです。

グローバル定義

グローバル定義は以下のとおりです。

//------------------------------------------------------------------------------
// IO pin name definition
//------------------------------------------------------------------------------

//-----------------------------------------------
// IO pin list
//-----------------------------------------------

...

//---- Voice / DAC / AMP ----
#define	PIN_DAC				25			// DAC output
#define	PIN_PS_AMP			26			// Amplifier power saving control

//------------------------------------------------------------------------------
// Voice driver
//------------------------------------------------------------------------------

//---- Power saving control ----

//.... Output logic ....
#define AMP_POWER_ON		HIGH		// power saving control for DAC amplifier
#define AMP_POWER_OFF		LOW

//.... Argument ....
#define SOUND_POWER_ON		1			//
#define SOUND_POWER_OFF		0

//---- Voice data ----
#define VD_BUF_LEN			32			//

#define VD_DMA_BUFNO		0			//  i2s port number

名称	型	値	説明
PIN_DAC	define	25	DAC 出力の信号ピン
PIN_PS_AMP	define	26	DAC 増幅回路の省電力制御用の信号ピン
AMP_POWER_ON	define	HIGH	DAC 増幅回路の電源 ON時の出力
AMP_POWER_OFF	define	LOW	DAC 増幅回路の電源 OFF時の出力
SOUND_POWER_ON	define	1	DAC 増幅回路の電源 ON
SOUND_POWER_OFF	define	0	DAC 増幅回路の電源 OFF
VD_BUF_LEN	define	32	発音波形データの生成時のサンプル数
VD_DMA_BUFNO	define	0	使用する DMAのバッファ指定

FLASHメモリ内の定義

FLASHメモリ内の定義です。

要素	設定値	説明
AQUEST_LICENSE_KEY	–	音声合成ライブラリのライセンスキー

I2S のコンフィグレーション

I2Sのコンフィグレーションに関する定義です。

//.... i2s configuration ....
i2s_config_t i2s_config = {
							// Master and transmit mode
  .mode 					= (i2s_mode_t)(I2S_MODE_MASTER | I2S_MODE_TX | I2S_MODE_DAC_BUILT_IN),
							// Sampling rate 12kHz
  .sample_rate 				= 12000,
							// 16bit Audio
  .bits_per_sample 			= I2S_BITS_PER_SAMPLE_16BIT,
							// Stereo
  .channel_format 			= I2S_CHANNEL_FMT_RIGHT_LEFT,
							// I2S Format MSB first
  .communication_format 	= (i2s_comm_format_t)I2S_COMM_FORMAT_I2S_MSB,
							// Deault interrupt
  .intr_alloc_flags 		= 0,
							// Number of DMA buffer
  .dma_buf_count 			= 4,
							// Length of DMA buffer
  .dma_buf_len 				= 384,
							// No useed Audio PLL
  .use_apll 				= false,
							// Enabled automatic clear
  .tx_desc_auto_clear		= true,
							// Setting automatic for Master clock
  .fixed_mclk				= 0
};

要素	設定値 / 説明
.mode	(i2s_mode_t)(I2S_MODE_MASTER \| I2S_MODE_TX \| I2S_MODE_DAC_BUILT_IN)
.mode	マスター + 送信モード
.sample_rate	12000
.sample_rate	サンプリングレート: 12kHz
.bits_per_sample	I2S_BITS_PER_SAMPLE_16BIT
.bits_per_sample	16ビットオーディオ
.channel_format	I2S_CHANNEL_FMT_RIGHT_LEFT
.channel_format	ステレオ
.communication_format	(i2s_comm_format_t)I2S_COMM_FORMAT_I2S_MSB
.communication_format	I2Sの通信フォーマットMSBファースト
.intr_alloc_flags	0	デフォルトの割り込み設定
.dma_buf_count	4	DMAバッファ数
.dma_buf_len	384	1つのDMAバッファの長さ
.use_apll	0	APLL (オーディオPLL) を使用しない
.tx_desc_auto_clear	true	自動クリアを有効化
.fixed_mclk	0	固定のマスタークロックは自動設定

音声合成ライブラリ内の定義

音声合成ライブラリ（ AquesTalk-ESP32 Ver.2.0 ）を使用するときのインクルードファイル内での定義です。

要素	初期値	説明
AQ_SIZE_WORKBUF	100	x4byte、ローマ字音声記号列から生成した音声波形データのバッファ長

グローバル変数

グローバル変数は以下のとおりです。

//==============================================================================
// Variable definitions in source code
//==============================================================================

//------------------------------------------------------------------------------
// Voice driver
//------------------------------------------------------------------------------

//.... control ....
bool		gVDenable		= SOUND_POWER_OFF;	// amplifier power saving control
int			gVDspeed		= 100;				// speaking speed
int			gVDvolume		= 100;				// speaking volume

//.... buffer ....
uint32_t	gVDbuffer[ AQ_SIZE_WORKBUF ];

要素	型	初期値	説明
gVDenable	bool	false	発音処理の ON/OFF状態の保存・ON：　True ・OFF：　False
gVDspeed	int	100	発音速度 [%] を 50 ～ 300の間で指定
gVDvolume	int	100	発音音量 [%] を 0 ～ 100の間で指定
gVDbuffer[AQ_SIZE_WORKBUF]	uint32_t	0	発音波形データのバッファ

コード

コードは以下のとおりです。

インクルードファイル

必要なインクルードファイルは以下のとおりです。

要素	説明
“driver/i2s.h”	I2S の使用
“aquestalk.h”	音声合成ライブラリ（ AquesTalk-ESP32 Ver.2.0 ）の使用

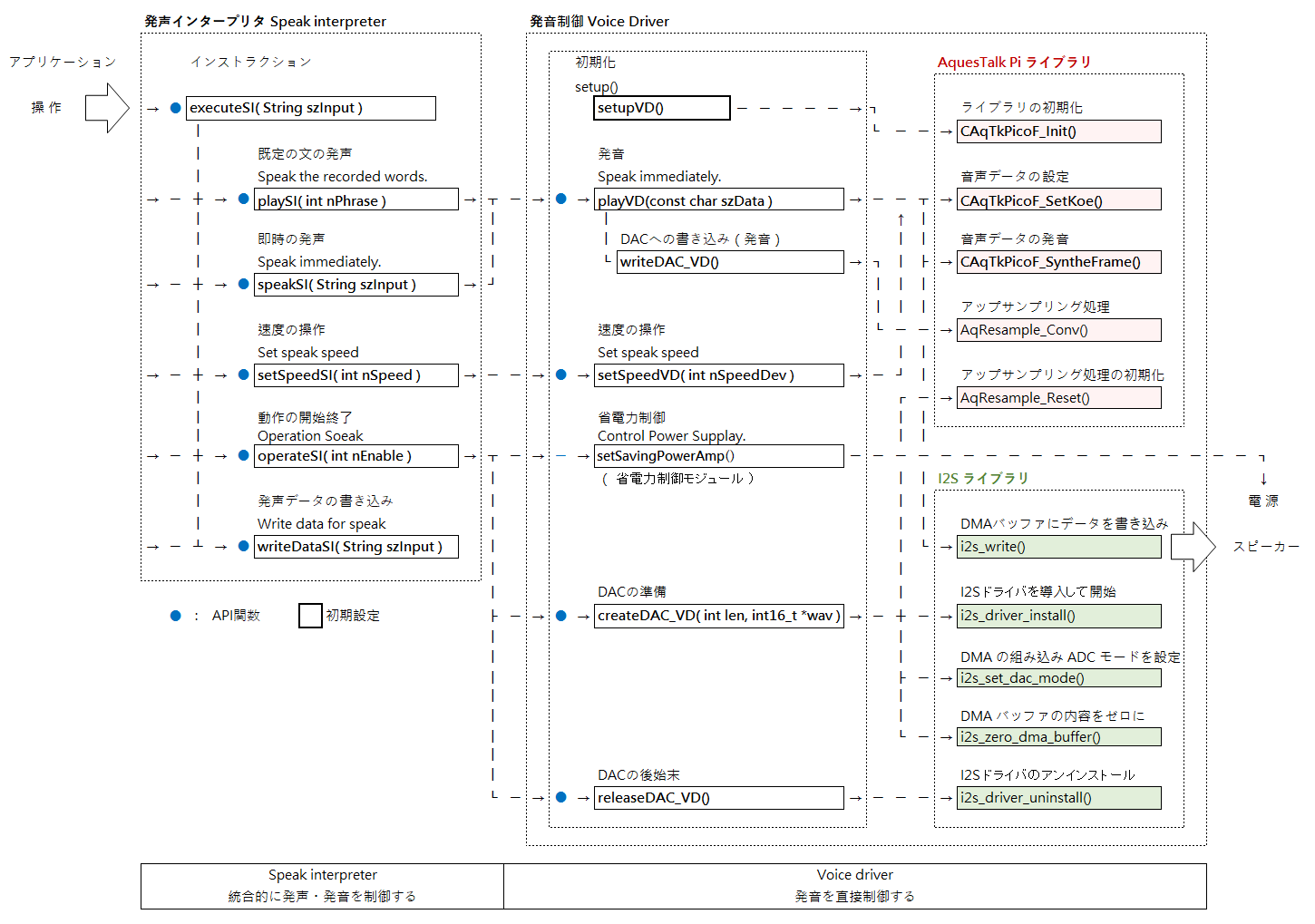

関数間の関係

処理ごとの関数の関係は以下のとおりです。

関数の関係は以下のとおりです。

外部関数

setPowerControVD( int nSwitchPower )

DAC 増幅回路の電源を ON / OFF します。

/*----------------------------------------------------------------------------*/
/* Power saving control for DAC amplifier
/* param     : int nSwitch / control amplifier power saving
/* return    : -
/*----------------------------------------------------------------------------*/
setPowerControVD( int nSwitch )
{

	if( nSwitch == VOICE_ON ){
		gVDenable = true;
		digitalWrite( PIN_PS_AMP, AMP_POWER_ON );

	} else {
		gVDenable = false;
		digitalWrite( PIN_PS_AMP, AMP_POWER_OFF );
	}
}

playVD( String szSpeakData )

発音処理の本体。AquesTalk Pi ライブラリと I2S ライブラリを使用して引数の音声（音声記号列）を発音します。

注意

発声開始前に createDAC_VD() が、発声終了後に releaseDAC_VD() の実行が必要です。
発声開始前に setPowerControVD( VOICE_ON )が、発声終了後に setPowerControVD( VOICE_OFF ) の実行が必要です。発声開始前に DAC出力増幅回路が OFFの場合、誤動作（不意なリセット等）が発生する場合があります。

/*----------------------------------------------------------------------------*/
/* Playback phonetic symbol data
/* param     : String szSpeakData / AquesTalk phonetic symbol data
/* return    : -
/*----------------------------------------------------------------------------*/
void PlayVD( String szSpeakData )
{
	//.... local ....
	int			nRet;
	char		koe[ LEN_SI_PHRASE ];
	int16_t		wav[ VD_BUF_LEN ];
	uint16_t	len;

	if( gVDenable == false ){
		return;
	}

	//.... set phrase data to Voice Library ....
	szSpeakData.toCharArray( koe, sizeof(koe) );
	CAqTkPicoF_SetKoe( (const uint8_t*)koe, gVDspeed, 0xffffU );

	for (;;) {

		//.... synthesis voice wave data from Voice Library ....
		nRet = CAqTkPicoF_SyntheFrame( wav, &len );
		if ( nRet ) {
			break; // EOD
		}

		//.... send to DAC ....
		writeDAC_VD( (int)len, wav ) ;
	}

  i2s_zero_dma_buffer( (i2s_port_t)VD_DMA_BUFNO );

}

発音する文章（音声記号列）を事前に設定する CAqTkPicoF_SetKoe()を実行し、フレーム長ごとに設定した文章（音声記号列）を CAqTkPicoF_SyntheFrame()を実行して波形データに変換します。（ WAV[] ）変換処理は1フレームごとに行います。フレーム長を VD_BUF_LEN（ = 32 サンプル）に指定しましたので、32 / 8kHz（ 4 ms ）ごとに音声を生成します。波形データは writeDAC_VD()を介して DAC出力します。

すべての発生後に i2s_zero_dma_buffer()を実行して DMAバッファをクリアにします。

setSpeedVD( int nSpeed )

発声速度の設定を行います。

/*----------------------------------------------------------------------------*/
/* Set speaking speed
/* param     : int nSpeed / speaking speed
/* return    : -
/*----------------------------------------------------------------------------*/
void setSpeedVD( int nSpeed )
{

	nSpeed = gVDspeed;

}

発声速度は CAqTkPicoF_SetKoe()の引数で設定しています。発生時に gVDspeedを使用することにより発声速度が決まります。

createDAC_VD()

発音処理の準備を行う。

/*----------------------------------------------------------------------------*/
/* Setup DAC
/* param     : -
/* return    : -
/*----------------------------------------------------------------------------*/
void createDAC_VD()
{

  AqResample_Reset();

  i2s_driver_install( (i2s_port_t)VD_DMA_BUFNO, &i2s_config, 0, NULL );
  i2s_set_dac_mode( I2S_DAC_CHANNEL_RIGHT_EN ); // 25
  i2s_zero_dma_buffer( (i2s_port_t)VD_DMA_BUFNO );

}

アップサンプリング処理の初期化 AqResample_Reset() と I2Sの初期化を行います。初期化パラメータは I2S のコンフィグレーションで設定しています。
出力ピン GPIO と DAC出力の左右の対応は以下のとおりです。
・RIGHT：　IO25（ Qumcum Lab. は IO25をモノラルの DAC出力としています。）
・LEFT：　IO26（ DAC出力の増幅回路の省電力制御に使用しています。）

releaseDAC_VD()

発音処理の終結を行う。

/*----------------------------------------------------------------------------*/
/* Release DAC
/* param     : -
/* return    : -
/*----------------------------------------------------------------------------*/
void releaseDAC_VD()
{

	i2s_driver_uninstall( (i2s_port_t)VD_DMA_BUFNO );

}

I2S ドライバをアンインストールします。

内部関数

setup() 内

音声合成ライブラリの初期化処理を呼び出します。

void setup( void )
{

	･･･

	/* Initialize Voice driver */
	setupVD();	// include DAC initialize

	･･･

}

setupVD()

音声合成ライブラリの初期化と DAC増幅回路を OFFにします。

/*----------------------------------------------------------------------------*/
/* Initialize Voice driver
/* param     : -
/* return    : -
/*----------------------------------------------------------------------------*/
void setupVoice()
{

	CAqTkPicoF_Init( gVDbuffer, VD_BUF_LEN, AQUEST_LICENSE_KEY );  //●●○

	setPowerControVD( SOUND_POWER_OFF );

}

writeDAC_VD()

発音を行う。

/*----------------------------------------------------------------------------*/
/* Write DAC data
/* param     : int len / length of wavedata
/*             int16_t *wav / wavedata
/* return    : int /
/*----------------------------------------------------------------------------*/
int writeDAC_VD( int len, int16_t *wav )
{

	//.... local ....
	int			i, k, nRet;
	int16_t		wav3[3];
	uint16_t	us;
	uint16_t	sample[2];
	size_t		transBytes;

	for ( i = 0; i < len; i++ ) {

		//.... upsampling x3 ....
		AqResample_Conv( wav[i], wav3 );

		//.... write to I2S DMA buffer ....
		for ( k = 0; k < 3; k++ ) {
			us = ( (uint16_t)wav3[k] ) ^ 0x8000U;
			sample[0] = sample[1] = us; // mono -> stereo
			nRet = i2s_write( (i2s_port_t)VD_DMA_BUFNO, (const char*)sample, 4, &transBytes, portMAX_DELAY );

			if ( nRet < 0 ) {
				return nRet;	// -1:ESP_FAIL
			}

			if ( nRet == 0 ) {
				break;			//	0:TIMEOUT
			}
		}
	}
  return nRet;

}

データの流れを中心にした処理の手順は以下のとおりです。

発声速度は CAqTkPicoF_SetKoe()の引数で設定しています。発生時に gVDspeedを使用することにより発声速度が決まります。AqResample_Conv()によりアップサンプリングして雑音を抑えています。（ 3倍
I2Sのデータは符号付きで 16bitデータの場合、値は-32768～32767の範囲（中央値は0 ）です。ESP32の DACは、0-65535（下位8bitは無視）の範囲であり中央値が 32768になります。そのための変換を行っています。（外部 DACを使うときは変換はしません。）

I2Sのクロックレート

クロックレートの決め方です。
ESP32のI2S設定で、i2s_config_t.sample_rate（サンプリングレート）と I2S_CHANNEL_MONO（モノラル設定）には密接な関係があります。ESP32のI2Sは、ステレオ（左右2ch ）とモノラル（ 1ch ）の2種類のデータフォーマットをサポートしています。以下のとおりです。

モノラル（ 1ch ）：　I2S_CHANNEL_MONO = 1
ステレオ（ 2ch ）:　I2S_CHANNEL_STEREO = 2

ESP32のI2Sハードウェアでは、データの送信・受信は常に「左チャンネル + 右チャンネル」の単位で処理されます。モノラル設定の場合も、内部的にはステレオデータとして処理されます。
I2S_CHANNEL_MONO を設定しても、ESP32のI2Sは内部的にはステレオデータのクロックを使います。そのため、モノラルのサンプルレートを設定すると、実際にはその 2倍のクロックが必要になります。

AquesTalkは、WAV フォーマット（ 8KHz サンプリング、16bitPCM、モノラル）データです。但し、24KHｚサンプリングにアップサンプリング機能を含んでいます。

サンプルプログラムはステレオで処理しています。また3倍のアップサンプリングを行っています。そのため 8kHz X 3 = 24 kHzとなりますが、ステレオ処理のため 1/2 の 12000（ 12kHz ）がサンプリング周波数となります。
モノラルで処理する場合（ I2S_CHANNEL_MONO ）は、1/1のため 24000（ 24kHz ）のサンプリング周波数となります。

参考情報

参考になる情報は以下のとおりです。

このホームページ内

発音・発声（ DAC出力 / ハードウエア）：　MCUの DACを使用して発音や発声を行うハードウエアを説明します。
Speak interpreter （概要）：　発声処理の最上位、Speak interrupter の概要です。
Speak interpreter（操作説明）：　アプリケーションからの操作方法です。（ API ）
Speak interpreter（コード）：　コードの詳細を説明します。
Voice driver（概要）：　発音そのものの処理です。（ API ）
Voice driver（操作説明）：　個々のサーボモータを制御する方法です。
Voice driver（コード）：　コードの詳細を説明します。
音声合成ライブラリ：　ライブラリの概要や導入方法を説明します。

他のWebサイト

M5StickC非公式日本語リファレンス（ i2s ）：　I2Sの内部関数に関する詳しい説明
「アップサンプリング」で音は良くなる? 変わらない? 独自手法を提案する技術者に聞く：　藤本健のDigital Audio Laboratory
ESP32でI2S+DACを使う：　I2Sで内蔵 DACを使用する概要 / Qiita.成松宏

Voice driver（ コード ）

概 要

モジュールの構造

関数の概要

外部関数

setPowerControVD( int nSwitchPower )

引 数：

分 類：

機 能：

関係する関数：

playVD( const char szData )

引 数：

分 類：

機 能：

注 意

関係する関数：

setSpeedVD( int nInput )

引 数：

分 類：

機 能：

関係する関数：

createDAC_VD()

引 数：

分 類：

機 能：

関係する関数：

releaseDAC_VD()

引 数：

分 類：

機 能：

関係する関数：

内部関数

setupVD()

引 数：

分 類：

機 能：

関係する関数：

writeDAC_VD( int len, int16_t *wav )

引 数：

戻り値：

分 類：

機 能：

関係する関数：

ライブラリ関数（ I2S ライブラリ ）

i2s_driver_install( i2s_port_t i2s_num, const i2s_config_t *i2s_config, int queue_size, void *i2s_queue )

引 数：

戻り値：

分 類：

機 能：

関係する関数：

i2s_set_adc_mode( adc_unit_t adc_unit, adc1_channel_t adc_channel )

引 数：

戻り値：

分 類：

機 能：

関係する関数：

i2s_zero_dma_buffer( i2s_port_t i2s_num )

引 数：

戻り値：

分 類：

機 能：

関係する関数：

i2s_write( i2s_port_t i2s_num, const void *src, size_t size, size_t *bytes_written, TickType_t ticks_to_wait )

引 数：

戻り値：

分 類：

機 能：

関係する関数：

i2s_driver_uninstall( i2s_port_t i2s_num )

引 数：

戻り値：

分 類：

機 能：

関係する関数：

ライブラリ関数（ 音声合成ライブラリ ）

CAqTkPicoF_Init( uint32_t *buf, uint16_t lenFrame )

引 数：

戻り値：

分 類：

機 能：

Voice driver（コード）

概要

引数：

分類：

機能：

引数：

分類：

機能：

注意

引数：

分類：

機能：

引数：

分類：

機能：

引数：

分類：

機能：

引数：

分類：

機能：

引数：

分類：

機能：

ライブラリ関数（ I2S ライブラリ）

i2s_driver_install( i2s_port_t i2s_num, const i2s_config_t i2s_config, int queue_size, void i2s_queue )

引数：

分類：

機能：

引数：

分類：

機能：

引数：

分類：

機能：

i2s_write( i2s_port_t i2s_num, const void src, size_t size, size_t bytes_written, TickType_t ticks_to_wait )

引数：

分類：

機能：

引数：

分類：

機能：

ライブラリ関数（音声合成ライブラリ）

引数：

分類：

機能：

引数：

分類：

機能：

CAqTkPicoF_SyntheFrame( short wav, uint16_t pLen )

引数：

分類：

機能：

AqResample_Conv( short wav, uint16_t pLen )

引数：

分類：

機能：

引数：

分類：

機能：

注意
